搬了新房近一年，终于弄好了家里的网络部署，为什么拖拖拉拉搞了这么久？对于一个曾经从事过六年骨干网运维管理的工程师，个中原因真是一言难尽……

背景

奇葩的开放商将屋内弱电箱的位置设计在客厅靠近中间的墙上（下图中红色五星位置），而我需要接入网络的信息点位置如下图，绿色笑脸为电视（LeTV）、各种盒子、Raspberry Pi、路由器、家庭NAS存储等需要以太网有线接入的位置；蓝色网络信号为家里需要无线Wifi覆盖的地方，便于手机、iPad和电脑的随处使用。


因为这个弱电箱预埋的接入线路为光纤入户，改变位置的施工容易弄断光纤；而屋外过道中的吊顶又完全封死，也没有办法在屋外重新熔接入户光纤另行布放。

纠结之处

因此，这个弱电箱的位置是不能改变了。考虑到无线信号的稳定性（客厅到两间卧室的整面墙为石材装饰，信号穿透性很差），以及家里随处使用网络的方便性，我规划的家庭网络部署方案为：

  • 从弱电箱配线至每个房间的每个信息点；
  • 用部署在弱电箱的路由器/电信光猫本身拨号，各房间的以太网端口可以DHCP自动获取内网IP、并NAT地址转换上网；
  • 如果哪个房间需要Wifi，直接将配置为AP模式的无线路由器接入到对应的以太网端口即可（无线桥接），无线路由器无需做分配地址、拨号等其他设置。

想要实现这个方案，问题也随之而来：

首先，为了弱电箱外观好看（谁叫它在客厅那个位置呐），我当时买的Schneider弱电箱内部空间偏小，即使放入中国电信最小的光猫——华为HG8120C，也仅能勉强再挤一台小尺寸的网络设备在里面。


其次，直接配线至每个房间的每个信息点，需要在弱电箱内放置一台具备足够端口数（6~8端口）的网络设备。直接在光猫下挂一台有线路由器本来是最经济可行的方式，可惜小尺寸的路由器端口数都太少，如果不能把所有信息点都用有线接入进来，仅靠Wifi覆盖来解决，就失去了部署方案的稳定性与灵活性。家用交换机通常都有8个端口，尺寸迷你、价格便宜，如下图我最终选择的朗科Netcore NS108D，在京东购买才三十几元，差不多只有光猫的一半大小。

如此一来，就要求交换机之上的电信光猫具备拨号、路由等能力。从规格来讲，华为HG8120C其实有蛮多功能的，可惜中国电信控制欲太强😂，ChinaNet“我的e家”宽带业务配套的光猫全为中国电信定制机，运行定制固件、没有超级用户及密码、关闭telnet命令行访问，用普通用户Web登录上去，除了能完成LOID注册外，仅能查询一些基本的业务参数，没有办法修改光猫缺省的桥接运行模式。多次联系电信的维护人员上门，他们也无法完成这些调整。

当然中国从来都是人多好办事的😄……通过在电信工作的老同学，安排工程师远程在网管系统上操作，拨号、路由统统搞掂，还短信我了超管帐号密码！本来也就没有后面的事情了，结果，使用一段时间才发现，内网中只能有4台终端（内网IP地址）可以正常访问互联网，其他终端能连入内网，但是无法访问外网！原来这也是中国电信的缺省限制，要修改，只能完全破解才行，即使有telecomadmin的超管帐号，也是没法修改这个参数的。


我的折腾之旅从此开始！

失败的破解方法

虽然宽带技术网论坛、百度文库、个人博客等地方有不少的文章都详细介绍了破解步骤与破解方法，但由于版本的问题，均已失效！华为和电信真是好基友，不断升级固件，在bugfix和新增功能的同时，用尽方法来限制用户不能随意更改设备配置。可是这设备是我买的啊，这宽带服务我也是缴费使用，凭什么限制我？我爱怎么用就该怎么用，入网用户协议上并未规定这些限制！气得我差点要投诉到工信部去！然并卵，还是尽快倒腾技术上的解决办法才行！

言归正传，说回破解！既然定制固件限制了telnet，那么是否可以从其他方式获取命令行的访问，这样是否网友们过去的破解方案就变得可行了呢？我们都知道，对于许多嵌入式产品，为了在生产时方便烧写firmware及出厂测试、售后维护，会在电路板上预留一个调试接口。万能的网友确实在HG8120C上发现了这个调试口，并分析出它就是一个TTL串口：


  • 1脚—是一根很细的导线，带一个电阻，一般是22R或33R，是信号线，一般是TX或RX
  • 2脚—正面没见到连接，可能是空脚，而且90%以上是空脚，为啥待会解释
  • 3脚—导线较粗，被挡住的部分看不清楚，但可以推断是电源VCC，可以上电量一下电压
  • 4脚—GND，敷铜层采用十字连接，大面积敷铜连接，是GND没有错的
  • 5脚—细导线，加一个电阻，信号线，同1脚，可能是TX或RX

以上是引用某位网友的分析（抱歉，原始链接我忘记了），经过我确认的ttl连接线序已在上图中注明。

有了这个串口的线序，稍微动动烙铁焊上插针，用一块现成的FTDI板子做TTL-USB转换，就可以在电脑上通过串口工具访问命令行了。串口的连接配置为：

波特率：115200；数据位：8；奇偶校验：none；停止位：1

为什么说它是一个失败的破解方式呢？因为这个被称为华为WAP的命令行环境登陆后，权限不足，支持的命令较少。新版固件如果想要su，会提示一个challenge码，要求输入这个challenge码换算的verfication码才可验证通过……华为真是挖空心思堵用户啊！

网上也有不少网友在尝试破解这个没有公开的challenge-verification code规则，更有人声称成功破解了规则并制作出算号软件。出于路由器破解灰色产业链的利益考虑，在网上无法找到算号软件，我也没有研究明白到底用的什么算法，破解路由器这件事情就只能放下来了，凑合着用！之所以把这个失败的破解方式专门写一写，一来是因为它很靠谱，从硬件入手，简单粗暴，只是受限于su权限，但从ttl串口进入的WAP环境和从IP telnet登录的运行环境是一致的；二来，获取su权限的challenge-verification code正是破解、修改路由器的关键，半年之后我终于从活雷锋网友处获得了这个算号软件，从而破解成功！

不过，考虑到大多数网友的硬件动手能力不强，我下面介绍的破解方式是通过纯软件的操作来实现的，不用动烙铁焊板子。

如何成功破解最新固件的华为HG8120C光猫

好了，前面都是废话！对于可以看见这篇博客的人来说，最需要的是正确的破解姿势😄😄💪

一、破解方法简述

  • 第一步：通过华为ONT组播版本配置工具使能光猫的telnet；
  • 第二步：telnet登录光猫，运行backup cfg命令备份hw_ctree.xml配置文件（电脑需运行TFTP服务）；
  • 第三步：通过华为光猫配置文件加解密工具解密hw_ctree.xml文件，获取telecomadmin超级管理员密码；
  • 第四步：在telnet会话中su，通过华为光猫SU密码计算器计算验证码，获权后运行restorehwmode.sh脚本，直接将光猫恢复为华为官方版固件（非电信定制版）；
  • 第五步：用缺省telecomadmin密码登录光猫的web管理界面，将原hw_ctree.xml备份文件（第二步备份的配置文件）再更新回光猫；
  • 第六步：用第三步获得的telecomadmin帐号密码登录光猫，想怎么改配置就怎么改！！

在操作熟练的情况下，破解耗时不会超过10分钟！

二、适用版本

由于手上没有其他版本和型号的华为光猫，我这台2015年1月购买的HG8120C版本如下：

1
2
3
4
hardware version		= 393.E
main software version 	= V3R013C10S118
standby software version 	= V3R013C10S118
uboot version 			= 2010.03

如您在其他版本和型号的华为光猫上成功破解，还望留言告知！

三、破解工具

需要使用的相关工具软件如下，皆为Windows版：

  • 华为ONT组播版本配置工具
  • tftpd
  • 华为光猫配置文件加解密工具
  • 华为光猫SU密码计算器

下载地址：百度云盘

四、详细破解步骤

前面破解方法简述中已对操作的主要内容和目的进行了介绍，下面来详细说一说具体怎么操作。

1、使能光猫的telnet

首先将PC电脑的IP地址设置为光猫的同一网段，我修改为路由模式的HG8120C缺省网段为192.168.1.0/24。用网线将电脑连接到光猫的LAN1/LAN2口，保证电脑与光猫通信正常（可以用ping来测试到192.168.1.1的连通性），并拔掉光猫的光纤。

运行华为ONT组播版本配置工具，选择“维修使能”，并选择连接到光猫的网卡，接着点启动即可。


下面的“发送进度”进度条会开始有进度，这时候观察你的光猫指示灯（注意：一直保持光纤断开状态，切记不要连接光纤！），刚开始光信号灯会是红灯闪烁，等到光信号灯不亮，LAN1、LAN2、网络E/G三个灯长亮，这时即可按下工具的停止按钮，关闭工具。此时光猫将自动复位重启，之后就可以通过命令行的telnet工具登录了。虽然没有抓包分析，但是我猜测这个工具是通过组播广播特定的报文，让光猫进入维修状态（使能telnet）。而且，telnet服务只对内网IP访问有效，WAN侧无法连接，所以也无需担心使能telnet后，其他人来搞破坏。

2、备份hw_ctree.xml配置文件

telnet192.168.1.1访问光猫，用root:admin缺省用户名、密码登录，这时便进入了华为WAP环境的普通用户模式。在电脑上运行tftpd启动TFTP服务，然后在telnet中使用backup cfg命令备份出自己光猫的配置文件 hw_ctree.xml。

1
backup cfg by tftp svrip 192.168.1.2 remotefile hw_ctree.xml

参数svrip后的IP地址为电脑本机地址，备份的hw_ctree.xml文件可以在tftpd软件的当前目录下找到。

BTW，如前所述这个telnet服务只对内网访问有效，我觉得没必要修改root密码，如果不放心，可以通过命令set userpasswd root来重新设置。

3、解密hw_ctree.xml文件

备份hw_ctree.xml文件有两个目的：首先，在恢复到华为版固件模式后便于导入，不用再去配置LOID、VLAN等业务信息，这些信息在电信版固件模式下是通过新设备注册流程，网管系统远程自动下发的，自己配置太繁琐。其次，有了这个配置文件并解密后，可以查看自己的telecomadmin超级管理员帐号密码，这个密码也是网管系统在注册时随机生成的，一旦注册后就不再是缺省密码了。

其实这个叫hw_ctree.xml的文件并不是一个简单的xml文件！它是xml经过gzip压缩后再用aescrypt2算法加密生成的（华为做这事儿得多蛋疼啊😂😂😂）。如果想要对其进行解密，首先需要将文件名修改为hw_ctree.xml.gz，然后再运行华为光猫配置文件加解密工具做aescrypt2解密，这样便得到了一个解密后的gz文件。随便用一个支持gzip解压缩的工具软件，即可解压出xml明文配置文件。用文本编辑器打开后，搜索telecomadmin便可看见它的密码。

4、恢复华为官方版固件模式

继续在telnet输入su命令以进入WAP环境的超级用户模式，此时命令行将提示一个challenge code，运行华为光猫SU密码计算器输入这个challenge计算verification code，输入后即通过验证。


进入超级用户模式后，只需要运行restorehwmode.sh脚本，便可恢复至华为官方版固件，解除电信固件的管理限制。

注意：一旦运行该命令，将清空当前光猫的所有配置。重启复位后，虽然已运行华为官方固件，但光猫配置为出厂缺省状态。如果第2步的配置文件备份没有成功，将会非常麻烦！

5、还原光猫配置

恢复为华为版固件的光猫缺省配置，与电信版有些不同，需要再次修改电脑的IP地址为192.168.100.0/24网段，才能使用浏览器访问192.168.100.1光猫的Web管理后台。使用telecomadmin的缺省密码nE7jA%5m即可登录。


然后选择“系统工具—配置文件”，上传第二步备份的配置文件，从而恢复所有业务配置。光猫在上传成功后将自动复位。

注意：这个配置文件是通过tftp备份出来的原始文件，即加密的配置文件。如果需要修改一些配置后再上传更新，应在修改完xml明文文件后，重新gz并加密。

6、成功破解

复位后的光猫，既恢复了之前的业务配置，又切换到了华为版固件，可以随意蹂躏！😄😄😄

只是，此处还需注意两点：首先，再次修改电脑的IP地址为192.168.1.0/24网段，因为此时的配置已恢复，光猫的地址也变回192.168.1.1。其次，telecomadmin帐号登录时的密码也已恢复，只能在第三步解密的配置文件中读取。

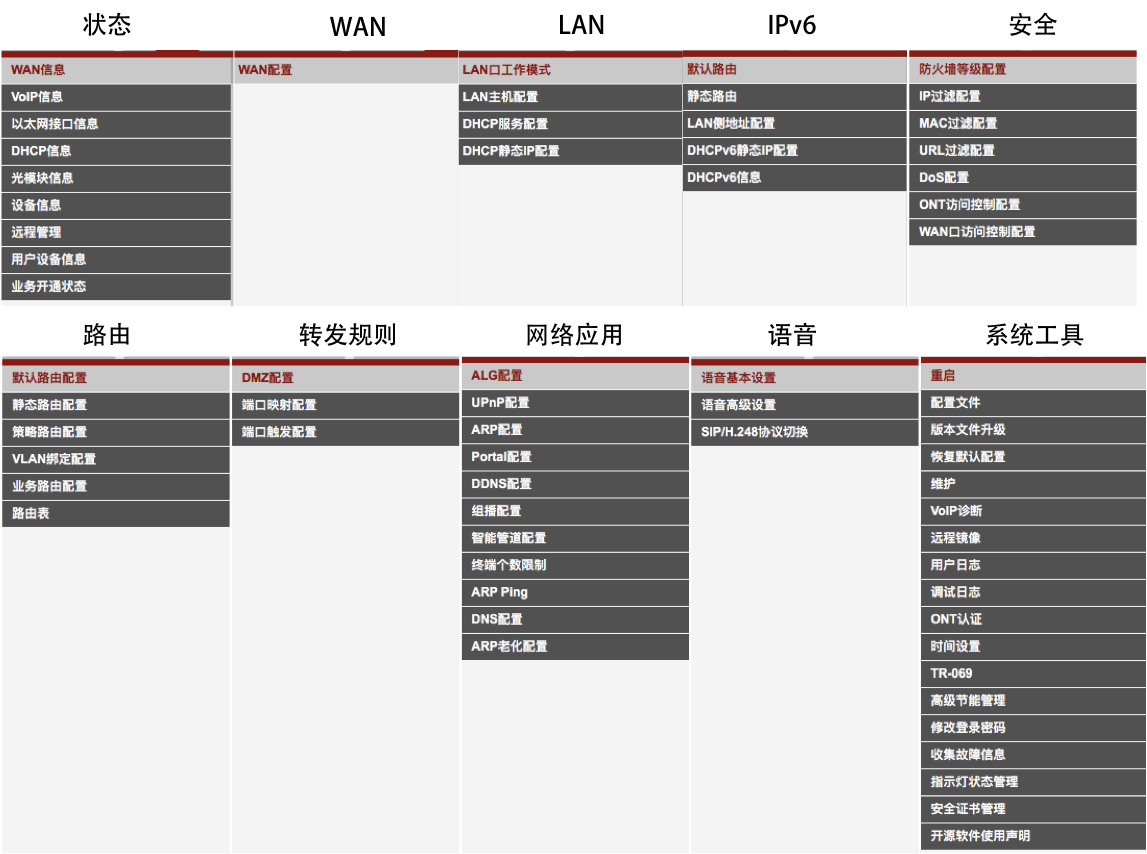

上图为我整理的华为版光猫固件导航菜单，一眼即可发现多了很多功能，当然也包括我需要的——“终端个数限制”的修改！！

至此，全部破解完毕！

后记

弄好网络后，我在内网中接入了一台Raspberry Pi，并配置好基于PPTP的VPN服务；又在光猫上设置了VPN 端口映射与3322.org的DDNS服务；以及个人域名到DDNS域名的CNAME解析。这样，便开通了直拨家庭网络的个人VPN，既方便自己出门在外时访问内网的Apple Timecapsule网络存储，又可以跟加州的同学对开VPN，他看国内视频、我访问被墙的各种资源。

如您认为此文对您有所帮助，请不要忘记留言让我知道！ ✌️
